产品介绍

Product introduction

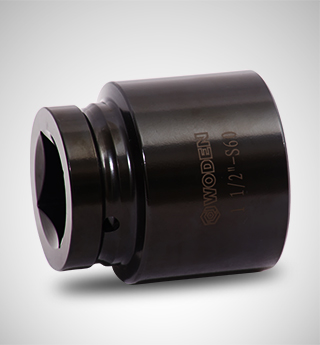

驱动液压扳手专用套筒浏览量:31135

产品特点:
  • 采用高强度铬钼钢材制造。

  • 采用标准热处理。

应用行业:

风电水电核电行业石油与天然气化工行业应用阀门、压力容器行业冶金行业应用

配套设备:

bd官方网站 中空液压扳手液压扳手专用泵套筒过渡套高压软管

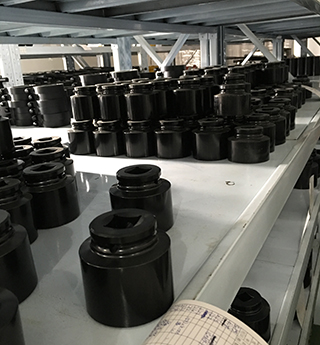

案 例:

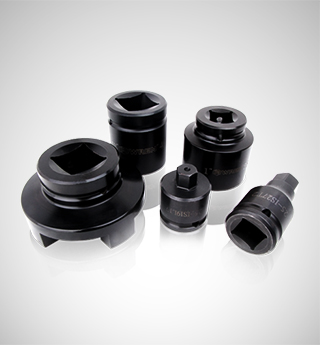

    驱动液压扳手专用套筒

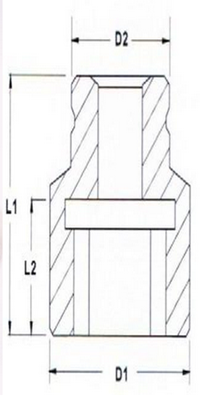

    驱动扳手专用套筒选型参数表


    螺栓规格 3/4"方驱 1"方驱 1-1/2"方驱 2-1/2"方驱

    直径

    D

    对边

    S

    L1 L2 D1 D2 L1 L2 D1 D2 L1 L2 D1 D2 L1 L2 D1 D2
    M16 24 54 32 40 40
    M18 27 54 32 42 42
    M20 30 54 32 46 44 59 32 54 54
    M22 34 54 32 48 44 59 32 58 58
    M24 36 57 32 53 44 62 32 59 59 85 44 74 74
    M27 41 58 33 60 44 65 38 67 54 85 44 74 74
    M30 46 63 38 66 44 65 38 74 54 85 44 74 74
    M33 50 65 40 71 44 70 43 79 60 90 45 79 79
    M36 55 70 45 77 54 80 52 84 60 90 45 84 84 100 57 86 114
    M39 60 85 57 89 60 100 45 94 94 100 52 119 119
    M42 65 85 58 98 70 100 45 98 80 100 52 119 119
    M45 70 90 62 104 70 105 50 104 80 120 67 128 128
    M48 75 95 65 108 70 110 50 118 85 120 67 128 128
    M52 80 115 55 118 90 130 71 128 128
    M56 85 125 60 128 90 130 71 129 129
    M60 90 125 60 139 90 140 73 139 139
    M64 95 130 65 139 90 140 73 139 139
    M68 100 135 70 144 90 140 81 148 130
    M72 105 135 70 149 90 150 89 149 130
    M76 110 135 70 158 90 150 90 158 130
    M80 115 135 70 159 90 150 98 168 130
    M85 120 135 70 168 95 150 98 178 130
    M90 130 155 93 189 95 170 98 188 130
    M95 135 170 114 198 130
    M100 145 170 122 210 152
    M105 150 190 140 216 152
    M110 155 190 140 229 152
    M115 165 190 140 241 152
    备注:以上尺寸为公制套筒尺寸,可定制英制或各种规格的非标套筒
